Dakbedekking supermarkt gevrijwaard bij plaatsing warmtepompen en drycoolers dankzij innovatief draagframe

Refreco plaatste onlangs twee warmtepompen van elk 700 kg en twee droogkoelers van elk 1.115 kg op het licht hellende dak van de vestiging van een Duitse supermarktketen in Mersch (Luxemburg). Het installatiebedrijf maakte daarbij gebruik van draagframes van Big Foot Systems gemaakt van gegalvaniseerd staal, die geleverd werden door Linum Europe. Die frames, die zoals gebruikelijk op maat gemaakt werden, vergen geen verankering. Daardoor bleef de dakbedekking van de supermarkt gevrijwaard en konden tijd en kosten worden bespaard bij de plaatsing van de zware units.

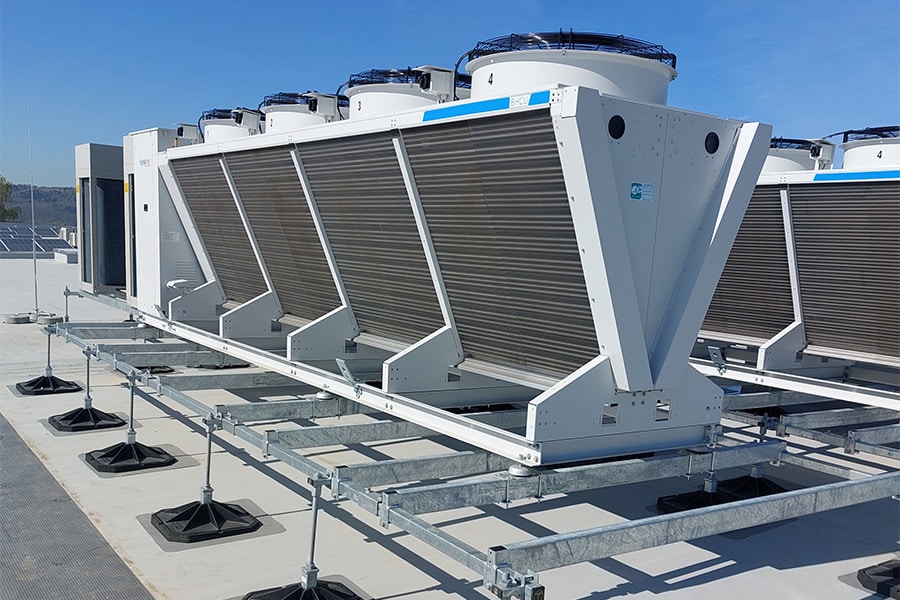

De twee warmtepompen werden gemonteerd op eenzelfde Big Foot Systems-chassis, de droogkoelers kregen elk een apart draagframe. “Wij hielpen Refreco bij de nodige berekeningen – denk onder meer aan de puntbelasting op de rubberen draagvoeten en de windbelasting op de toestellen – en het kiezen van de juiste componenten binnen het Big Foot Systems-gamma”, begint Robin Mathijs, salesmanager bij Linum Europe te vertellen. “Zoals altijd hadden we daarbij ook aandacht voor het type dakbedekking en de dakhellingsgraad.”

Regelbare voeten

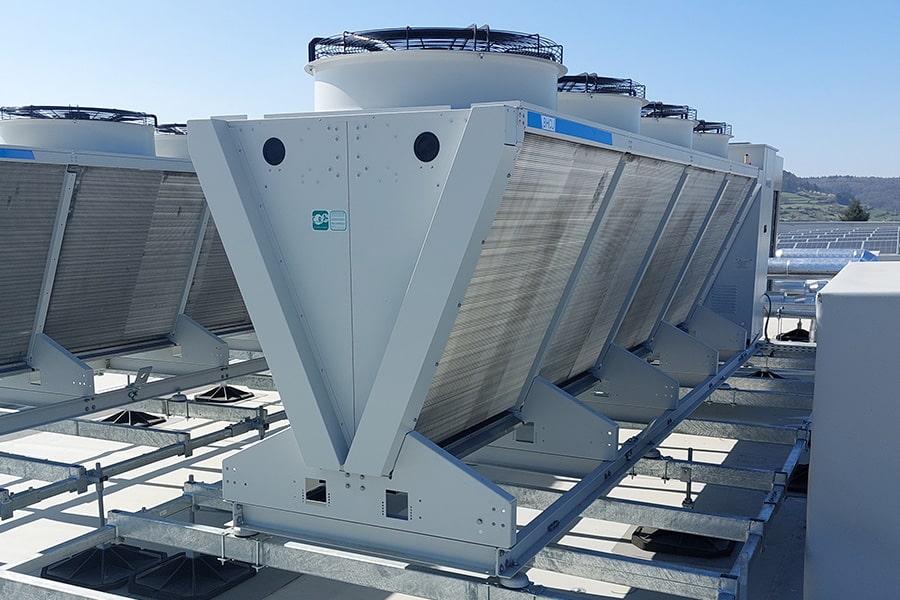

Dat laatste resulteerde enerzijds in het plaatsen van een fleece mat – ook uit het gamma van Big Foot Systems – tussen de rubberen voeten van de draagframes en het dak en anderzijds in de toepassing van regelbare voeten. “Het dakmembraan op de supermarkt is immers gemaakt van pvc en dat materiaal is gevoelig voor migratie van weekmakers uit rubber, wat zou kunnen leiden tot verharding, verkleuring of zelfs het scheuren van het pvc. De fleece mat fungeert als beschermende laag voor het pvc-membraan”, legt de salesmanager uit. “De regelbare voeten waren dan weer nodig door de hellingsgraad van het dak. Die bedroeg 4°, wat over zeven meter, de lengte van de droogkoelers, een hoogteverschil van 28 cm betekende. Daarom ontwikkelde Big Foot Systems speciaal voor het project regelvoeten met een bereik van 325 mm. Het standaard regelbereik van de voeten is immers ‘slechts’ 105 mm.”

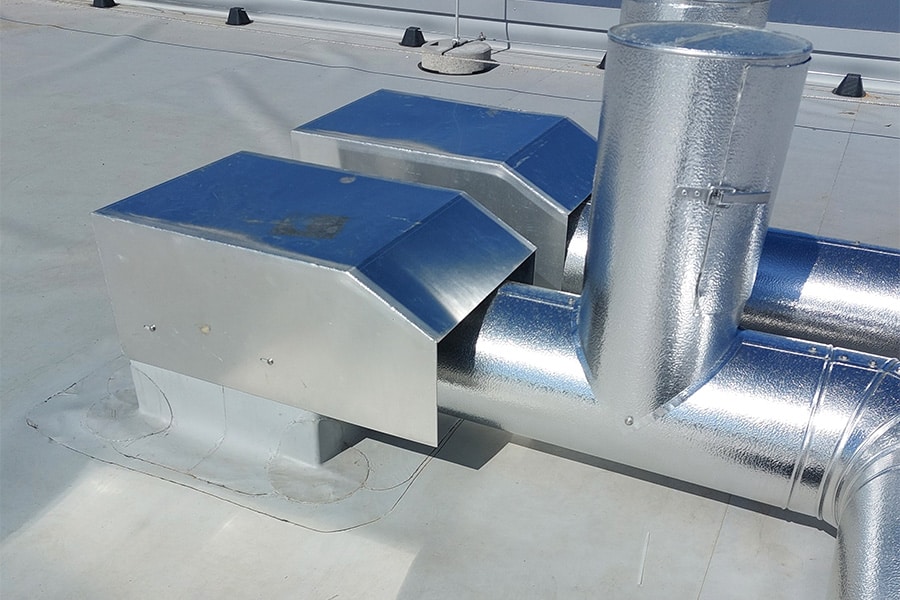

Voor de doorvoer van de leidingen en kabels maakte Refreco gebruik van aluminium dak­doorvoeren van Alixo, een eigen merk van Linum Europe. “Die werden ontwikkeld met een grote focus op duurzaamheid en waterdichtheid. De grote kap vermijdt insijpeling waar de kabels en leidingen door het dakmembraan gaan”, aldus de Robin Mathijs.

Draagframes met tal van troeven

Volgens de salesmanager bieden de draagframes van Big Foot Systems verschillende voordelen, zowel voor gebouweigenaars als voor installateurs. “Het grote voordeel voor de eerste groep is natuurlijk dat de draagframes niet moeten worden vastgemaakt aan het dak”, duidt hij. “Het dak blijft daardoor intact, waardoor eventuele toekomstige lekkages of andere problemen uitgesloten zijn. Diezelfde troef biedt natuurlijk ook voordelen voor de installateur. Omdat niet eerst een verankerde staal- of betondraagconstructie moet worden geplaatst, die ook het opnieuw waterdicht maken van de dakbedekking impliceert, is hij niet afhankelijk van onderaannemers en kan hij sneller werken. Met Big Foot Systems heeft de installateur met andere woorden de hele installatie van een warmtepomp of ander toestel op het dak van een gebouw in handen: chassis monteren, unit erop en aansluiten. Bovendien biedt het Big Foot Systems-assortiment een antwoord op zowat elke denkbare installatie van units op een plat of licht hellend dak. Het modulaire karakter van het systeem laat immers makkelijk maatwerk toe – zoals dus ook in Mersch. Dat is anders dan veel concurrerende oplossingen op de markt, die werken met een montagerail en één type voet qua afmeting en regelbereik.  Het draagvermogen van de Big Foot Systems-frames is tot slot ook veel groter dan dat van vergelijkbare systemen op de markt, omdat ze gebruikmaken van volle kokerprofielen die warm gegalvaniseerd zijn.”

Er zitten voor Linum Europe intussen al enkele nieuwe projecten voor supermarktketens in de pijplijn. En dat zijn lang niet de enige. De vakhandel merkt immers een toename in het gebruik van vooral de frames van Big Foot Systems. “En dat is eigenlijk niet verwonderlijk”, stelt Robin Mathijs. “Gebouweigenaars houden hun dak het liefste intact en door hun flexibiliteit zijn de draagframes gewoon heel breed toepasbaar.”

Installateur ontzorgen

De salesmanager geeft tot slot nog graag mee dat Linum Europe de installateur in élk project met de Big Foot Systems-frames de berekening voor het bepalen van het juiste chassis uit handen kan nemen. “Dat is een vrij stevige studie, want een unit plaats je niet zomaar even op een dak. Meestal hebben we aan een plan en technische info genoeg, maar als de installateur dat verlangt, dan komen we graag met onze specialisten ter plaatse om de situatie goed in kaart te brengen”, besluit hij.
